工作原理:

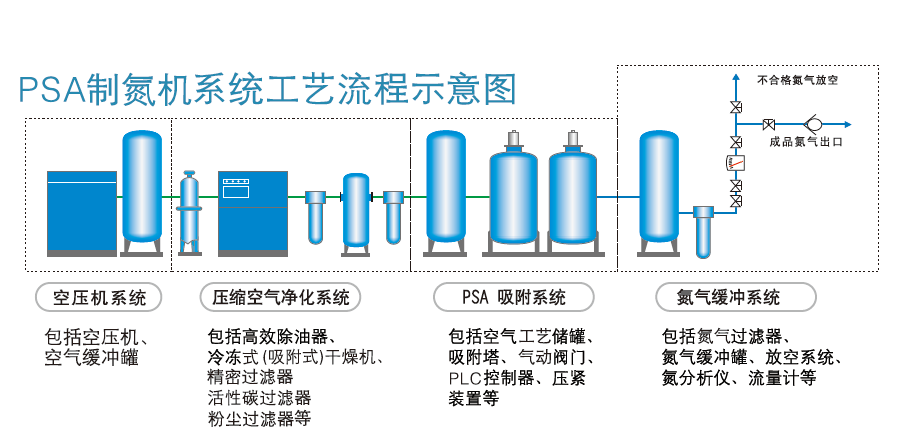

在一定壓力下的經過凈化干燥處理的壓縮空氣，在變壓吸附作用下，由于空氣動力學效應，氧、氮在碳分子篩表面上的擴散速率不同，氧在碳分子篩表面上的擴散速率遠高于氮，在吸附未達到平衡時，氧被碳分子篩大量吸附，氮在氣相中得到濃縮富集，實現氧氮分離，由于碳分子篩對氧的吸附容量隨壓力的不同而有明顯差異，降低壓力，即可解吸碳分子篩吸附的氧分子，使碳分子篩再生，得以重復循環使用。系統設置兩個吸附塔，一塔吸附產氮，一塔脫附再生，利用進口PLC控制循環交替兩塔，以實現連續產出高品質氮?dú)狻?/p>

技術指標:

氮?dú)猱a(chǎn)量：3~5000Nm3/h    氮?dú)饧兌龋?5~99.9995%    氮?dú)鈮毫Γ?.1~ 0.8Mpa(可調，可增壓)    氮?dú)饴饵c(diǎn)：-40~-70℃

天利制氮機特點:

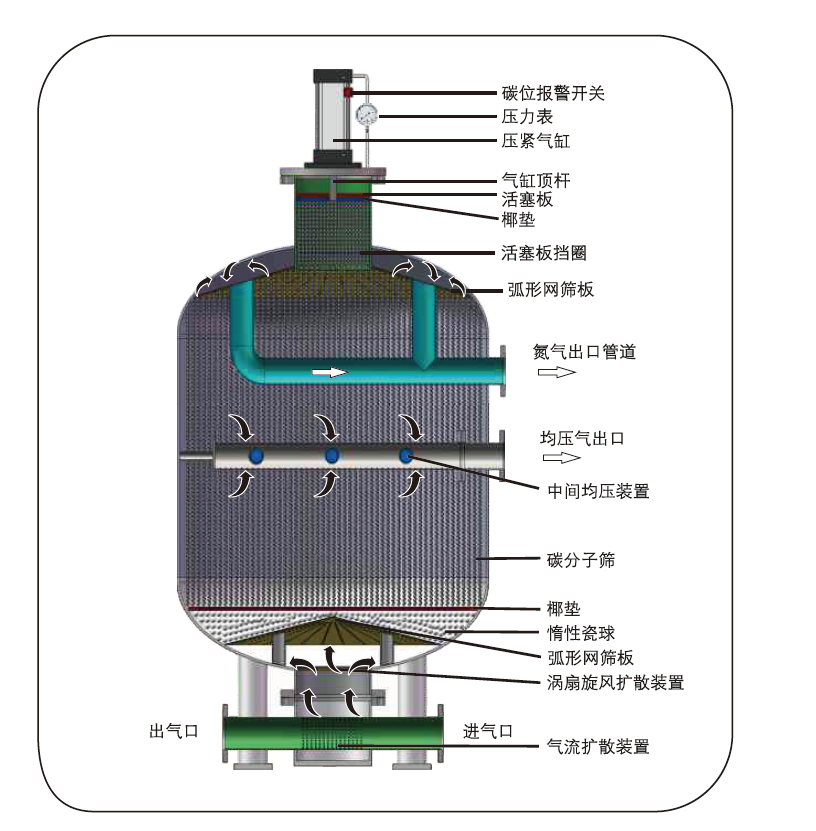

★復合床結構的吸附塔

專利號：ZL 2007 2 010 7078.9

特點：該專利結構使氣體分布均勻，防止產生“隧道效應”，減小吸附死角。結合下部多級氣流擴散裝置、上部氣缸壓緊裝置，有效提高制氮機產氮效率，空氣耗用量較少，長期穩定性較好。

★氣缸自動補償壓緊裝

專利號：ZL 2010 2 0146951.7

特點：氣缸壓緊與彈簧壓緊、椰墊壓緊、瓷球壓緊相比較，壓緊力恒定、活塞行程長，可靠性和可監測性更可控。有效解決吸附再生過程中分子篩因交變力而產生摩擦粉化形成的微量空隙，并帶有分子篩自動補償壓緊功能，而且可以監控分子篩下沉情況，避免分子篩粉化。氣缸上設有碳位報警開關，當分子篩下沉到補償腔內的設定位置，碳位限位報警(報警信號可遠傳)，提醒用戶添加分子篩。

★氣流多級擴散裝置

專利號：ZL 2010 2 0146525.3

特點：采用專利結構，有效的解決了因氣流直接沖擊分子篩使分子篩容易粉化問題，使氣體在吸附過程中更加均勻，防止產生“隧道效應”和吸附死角等問題。

★智能控制

專利號：ZL 2007 2 0107079.3

特點：采用PLC自動控制技術。結合觸摸屏或電腦系統可實現就地控制顯示和遠程監控相結合，實現數據遠傳、打印、分析、遠程報警、遠程啟停、故障提醒、操作保養提醒等功能。

★復合擴散式消聲器

專利號：ZL 2010 2 0146952.1

特點：通過多層復合消聲隔音消音材料，將氣體流速瞬時降低，并通過層層消聲將氣體沖擊噪聲降低，具有排氣通暢、噪聲較低、釋放徹底、振動小的特點。

★一步法制高純氮中均壓結構

專利號：ZL 2008 2 0170775.3

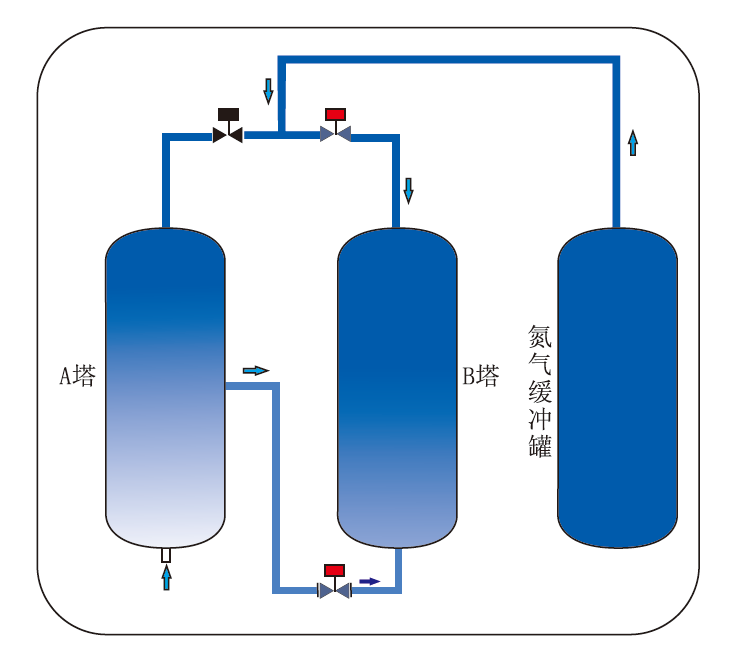

特點：一步制高純氮采用9閥吸附均壓工藝(如下圖)，利用A塔吸附結束時中上部純氮作為B塔中下部均壓氣，同時利用氮?dú)饩彌_罐內的高純氮?dú)饣亓鞣创礏塔，提高了B塔內氮?dú)饧兌龋瓿删鶋骸Ｔ摴に囉欣谥迫「呒兌鹊獨?，提高分子篩利用率和氮?dú)饣厥章?，降低能耗，可以一步制?9.999%高純度氮?dú)狻?/p>
